前言：

LED显示屏安装工程从设备的角度来讲属于机电安装工程，即LED发光设备的安装，其他的相关工程都是为显示屏创造一个安装的基础，同时和周围环境加以协调，其他的相关工程分别有：1、土建基础工程(含防雷接地)；2、钢结构框架工程 ；3、外装饰工程；4、强弱电布线及附属设备安装。

土建基础主要由地基部分、承台、钢筋混凝土基础，预埋件、回填土几部分构成。钢筋混凝土由钢筋龙骨、混凝土构成，混凝土由水泥、沙、碎石子、水按照一定比例均匀混合，又称为砼（Tǒng）。钢筋类似骨骼，而混凝土就像血肉，这样结合起来达到很高的强度。作为显示屏所用土建基础工程，一般工期在7天到45天左右。预埋件是将预先制作的钢结构件在混凝土灌注时一起埋入混凝土中，这样可以为以后的外部构件安装提供坚固的基础，常用的预埋件有预制螺杆、预制钢板等。

户外土建基础工程中一般需要附加防雷接地，基本的做法是在地基工程时，用一定规格的扁钢焊接成网格状接地网，将接地网埋入地基中，并且将地基土壤做一定的处理，使之电阻下降达到防雷接地的要求，然后将混凝土中的钢筋与之多点焊接，并且用扁钢多点引出地面，以便和以后的结构进行联接，使整个构件具备防雷接地。接地电阻的测量一般采用接地电阻测量仪，阻值一般要求小于10W（欧姆）。

钢柱支撑主要用于立柱式安装，底部和土建基础通过预埋件联接，起到承托上部屏体的作用，制作方式是采用规定厚度的钢板弯卷焊接而成。屏体主框架主要采用焊接的方式制作，也可采用预制件螺栓联接。主要是3个部分：a.屏体固定结构 b.装饰包边结构 c.后部维修结构（针对大的屏体）。

在LED显示屏安装工程中主要用于已成型的土建结构上，原来没有预埋联接构件的地方，通过化学植筋的方法将钢结构框架与土建结构联接在一起，主要用的产品是化学锚栓。

不锈钢：一般装饰使用的不锈钢主要有亚光拉丝不锈钢、镜面不锈钢，可以根据客户要求选用。常用的厚度有0.8毫米、1.0毫米、1.2毫米、1.5毫米等等，一般是根据包边面积大小决定材料厚度。

铝（扣）板：铝板是选用铝合金板材通过机械方式压制成固定大小，通过联接件固定到钢结构框架上，颜色可以选用多种，缺点在于成本较高，大小需预先做好，现场不易更改。

其他材料：常用的其他材料有玻璃胶、耐候密封胶，结构密封胶、铝方管、木龙骨、木夹板等等，这些材料主要是作为外装饰板的基板和密封、防水。

e.混合式：受力点不止一面，通常是两面以上的协同受力，常用方式有嵌入式。

三相五线制是供电系统提供三相（A/B/C）电压，一个零线（N），一个保护接地线（PE），相电压为380V，相零电压为220V，LED显示屏配电柜是将三相分成三路相零电压供显示屏使用。

三相四线制是三相五线制中没有提供保护接地线，常用于没有金属外壳的设备，无需外壳保护接地，常用于照明，通常是不能用于显示屏供电，需要加布保护接地线。

单相三线制是三相五线制的简化版，供电系统提供单相电压，其他同三相五线制。常用于供电功率较小的LED显示屏，一般不超过6－8Kw。

工程上常用的电缆（电线）：铜芯聚氯乙烯绝缘聚氯乙烯护套电缆（电线）一般标识为VV、RVV。一般用于配电柜到显示屏布线；显示屏箱体布线，设备布线。铜芯聚氯乙烯绝缘电缆（电线）一般标识为RV。一般用于配电柜内部走线；显示屏内部走线（需外加线管或线槽）。

线缆的截面面积一般为1.0、2.5、4、6、10、16、25、35、50、70、90、120等规格，我们可以根据负载的大小选择合适的电缆（电线）。

导线的安全载流了通常情况下可以按照下面的口诀估算：

穿管根数二三四,八七六折满载流

以上表格数据以依据单芯铝线，单芯铜线容量相应升高一个等级。

承载的功率（Kw）＝载流量x220/1000

4对超五类双绞线因常在局域网布线中又称为8芯网络线，是由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞（STP）和非屏蔽双绞线（UTP）。在显示屏工程中用于显示屏信号近距离通讯（不大于100米），还可以用于显示屏其他的控制信号的传递。一般长度规格为305米/箱（1000英尺）。

屏蔽软电线类似普通的电线，线径规格也与之相同，主要是在护套层和内部线缆之间有一层金属网状屏蔽层，特点是线缆的编织密度更高，线更柔软，易于敷设，防信号干扰。

同轴电缆以硬铜线为芯，外包一层绝缘材料。这层绝缘材料用密织的网状导体环绕，网外又覆盖一层保护性材料。有两种广泛使用的同轴电缆。一种是50欧姆电缆，用于数字传输，由于多用于基带传输，也叫基带同轴电缆，常用于网络联接。另一种是75欧姆电缆，用于模拟传输。常用于有线电视射频信号，普通视频信号传输。

光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是15μm~50μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤通常被扎成束，外面有外壳保护。纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。传输点模数类分单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。单模光纤的纤芯直径很小,在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。一般传输距离在2Km以上。多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。与单模光纤相比,多模光纤的传输性能较差。一般传输距离在500m左右。最长不超过2Km。根据其工作环境不同，分为户外光纤和户内光纤。长度可以按实际截取。

线缆布线的承托物常用的有PVC线管、镀锌钢管、金属线槽、金属桥架，这些都是标准化产品。同时管径和线缆配比是由布线规范决定的。

控制信号接收转换构件。分时上电控制构件包括固态继电器、多功能控制器，是显示屏分步上电的核心装置。执行构件包括交流接触器，是显示屏接线的终端装置。

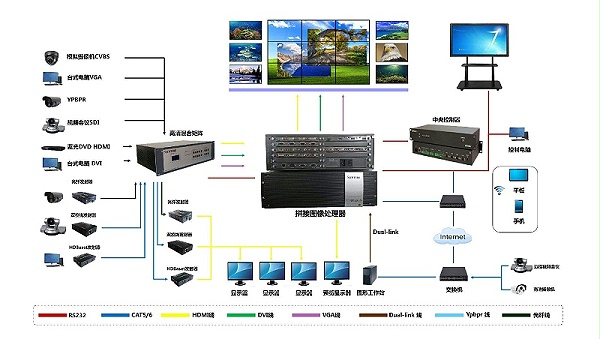

C.常用外围设备的介绍
